消防余压监测控制系统的安装接线

红豆视频黄色片安装接线：

1.红豆视频黄色片底座安装在86盒上；

2.将无极性二总线接入底座的"B+"、"B-"端子上；

3.将气管接到红豆视频黄色片预留的气嘴上；

4.再将探测器滑入底座；

5.红豆视频黄色片端安装完成。

6.气管的另一端从86盒伸出，连接配套引压面板上；

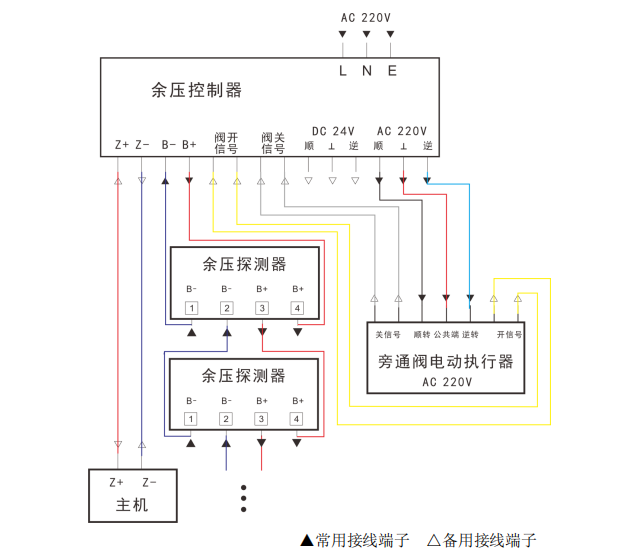

余压控制器安装接线：

1.将连接红豆视频黄色片的无极性二总线接入对应的"B+"、"B-"端子上；

2.电动执行器采用24V时，与余压控制器上的"24V+"、"24V-"端子相接；

3.电动执行器采用220V时，与余压控制器上的"220V+"、"220V-"端子相接；

4.将"Z+"、"Z-"通过无极性二总线接入到余压监控器。
