红豆视频黄色片如何安装?

返回列表 来源: 红豆视频在线观看高清免费下载电子科技有限公司 发布日期: 2021.01.29

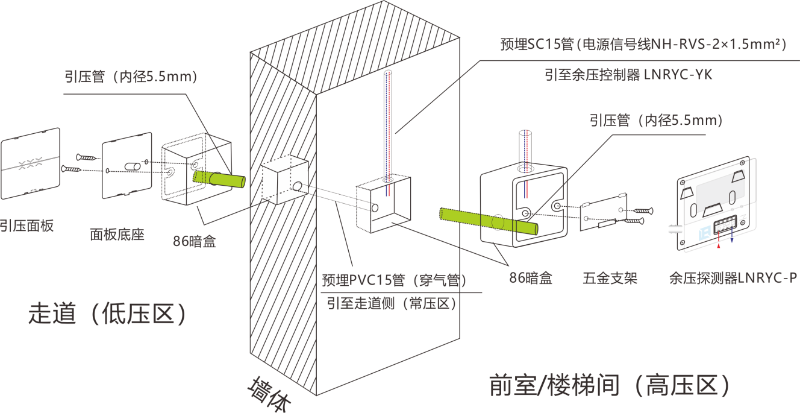

标准型红豆视频黄色片安装示意图:

红豆视频黄色片安装示意图


备注:现场没有做气管预埋、现场难以安装气管、没有“走道”,可选择红豆视频在线观看高清免费下载免接管红豆视频黄色片。

步骤1:确定安装位置

暗装:若项目有预埋PVC管及86型暗盒,红豆视频黄色片主体建议安装于前室/合用前室(高压区),通过内置式测压孔测压。走道(低压区)通过气管与红豆视频黄色片接气口连接(上图为背部接口式,明装可选顶部接口式红豆视频黄色片),为保证美观,气管末端出口可选装气管末端面板。

明装:若项目无预埋PVC管及86型暗盒,建议将红豆视频黄色片安装于前室/合用前室(高压区)距地面高度2.3m左右或者离天花板20~30cm处,气管可通过墙面打孔或天花板进入走道区(低压区),保证气管末端可与走道内(低压区)空气直接接触,以方便施工、美观为主。

步骤2:接电源线、控制线及气管

红豆视频黄色片由余压控制器集中供电。采用二总线制接线方式,红豆视频黄色片需要两根线(推荐RVS-2*1.5MM²),其中电源信号公用(工作电压为DC24V)。

布线由安装于正压风机控制箱内的余压控制器(按照内部标识进行连接)引出两芯电缆(双绞线),要求单芯线直径不小于1.5mm²,长度根据实际楼层高度而定。红豆视频黄色片之间采用并联方式连接。

步骤3:安装

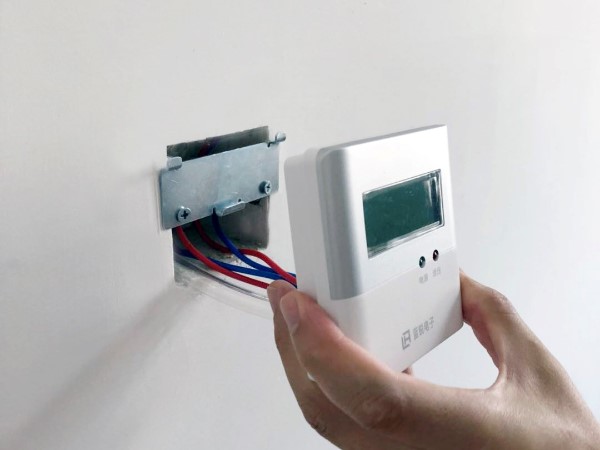

可先将五金架通过螺丝安装于86型盒,待气管及连接线对接完毕后,将红豆视频黄色片固定在支架上即可。

红豆视频黄色片

【其它注意事项】

1、所有连接气管及连接线都应穿PVC管或金属管;

2、红豆视频黄色片连接线推荐型号NH-RVS-2*1.5mm²;

3、安装环境需提前预留安装位置及布置好气管走向;

4、本红豆视频黄色片内部为精密型传感器,测试时不得使用嘴吹加压,以免损坏芯体。

红豆视频在线观看高清免费下载余压控制系统现有标准型余压传感器及免接管余压传感器;红豆视频在线观看高清免费下载红豆视频下载APP黄已广泛应用政府、医院、酒店、办公、住宅及其他领域,可提供后期图纸深化和免费技术咨询,关于红豆视频下载APP黄的详情,欢迎拨打:   400-812-0910
